Главные методологии моделирования бизнес-процессов: какие бывают и как выбрать

818 просмотров Время прочтения: 17 минут

Существует огромное количество методологий моделирования бизнес-процессов. Многие обычно применяют в комплексе, потому что нет единой универсальной методологии для всех компаний и сфер бизнеса. Чтобы систематизировать работу сотрудников и повышать эффективность компании, аналитик должен владеть хотя бы тремя современными методологиями.

В статье разбираем, зачем моделировать бизнес-процессы, и перечисляем нотации, которые точно должны быть в арсенале бизнес-аналитика. Статья будет полезна начинающим аналитикам, желающим разобраться в вопросе и выбрать инструменты, с которыми они будут работать.

Что такое моделирование бизнес-процессов

Бизнес-процесс — логически выстроенная последовательность действий, которые решают конкретную задачу компании. Это может быть обработка заявки клиента, организация доставки или оформления в штат нового сотрудника.

Моделирование бизнес-процессов позволяет детально описать действия участников. Описанные данные трансформируются в модель, которая помогает понять суть и структуру бизнес-процесса.

Для создания модели бизнес-процесса важно определить:

  • из каких действий состоит процесс,
  • кто выполняет действия и отвечает за них,
  • какие ресурсы нужны для выполнения,
  • какой результат требуется получить,
  • какие документы регламентируют процесс,
  • как оценивается выполнение процесса.

Пример. Предположим, бизнес-процесс — привлечение клиентов в фитнес-центр. Результат — продажа годового абонемента тренировок с инструктором. Для его достижения администратор должен закрыть возможные возражения и убедить клиента записаться на пробное занятие, а инструктор — провести бесплатное занятие так, чтобы клиент захотел приобрести платные тренировки. Процесс регламентируется расписанием и внутренними правилами фитнес-центра. Процесс считается выполненным, когда клиент оформил и оплатил абонемент в кассе

Ежедневные советы от диджитал-наставника Checkroi прямо в твоем телеграме!
Подписывайся на канал
Подписаться

Зачем нужно моделировать бизнес-процессы

Основная цель моделирования — повышение эффективности деятельности компании. С помощью описания бизнес-процессов аналитик оптимизирует работу, выявляет и устраняет имеющиеся ошибки, прогнозирует возможные риски.

Проблемы, которых помогает избежать моделирование бизнес-процессов:

  • Неизвестность, как поступить на определённом этапе развития компании. Вы описываете жизненный цикл организации, особенности ведения документооборота, взаимодействия с клиентами и прочие ключевые процессы. Чёткая схема взаимодействия отделов и сотрудников позволяет понять, что можно улучшить.
  • Сложности с обучением новых специалистов и масштабированием. Вы существенно сокращаете время на адаптацию и онбординг новых кадров за счёт описания внутренней структуры и особенностей выполнения обязанностей. Сотрудник осознает свою роль в компании, понимает, как выполнять ежедневные задачи.
  • Хаос в команде. Вы документируете и оптимизируете бизнес-процессы, поэтому все понимают, кто и за что отвечает. У сотрудников есть не только должности, но и чётко прописанный набор полномочий. В результате работа не дублируется, задачи решаются в порядке значимости, вероятность конфликтов сведена к минимуму.
  • Снижение акционерной ценности компании и непредвиденные расходы. Вы делаете работу каждого сотрудника в компании прозрачной, контролируете доходы и расходы. Когда все процессы регламентированы, возможность хищения или сокрытия денег практически исключена.
  • Потеря клиентов. Вы налаживаете внутренние процессы, что позволяет команде быстро и эффективно работать. Менеджеры успевают оперативно обрабатывать заявки и не терять покупателей. Сохраняется высокий уровень доверия и лояльности аудитории.

Чем описание бизнес-процессов отличается от моделирования

Описание бизнес-процессов — перечисление действий участников в свободной форме. Скажем, простые пользовательские сценарии в текстовом виде. В отличие от моделирования при описании не требуется соблюдать формальную логику и специальные обозначения, использовать формализованные языки.

Хотя разница между описанием и моделированием есть, часто ею пренебрегают и используют термины как синонимы.

Классификация методологий моделирования бизнес-процессов

Методология моделирования — совокупность принципов и стандартов описания бизнес-процессов. Определяет последовательность действий, которые нужно выполнить для построения модели.

Методология включает в себя:

  • Метод моделирования — способ представления реального объекта с помощью объектов модели.
  • Процедуру — последовательность шагов по сбору и обработке информации.
  • Нотацию — язык моделирования. Каждый язык имеет свой синтаксис — условные обозначения элементов и правила их сочетания, а также семантику — правила толкования моделей и их элементов.

В основе методологии моделирования могут лежать три подхода:

  • Структурный подход рассматривает систему как набор элементов, подсистем и отношений между ними. Используется для организационного развития предприятий и компаний: ищет способы оптимизации, разрабатывает рабочие регламенты и должностные инструкции. Методологии: SADT, DFD, WFD.
  • Объектно-ориентированный подход рассматривает систему как набор взаимодействующих объектов. Объекты — предметы, которые преобразуются при выполнении процессов. При объектно-ориентированном подходе сначала выделяются объекты, а затем действия, в которых они участвуют. Подход используется для визуализации, конструирования и документирования. Методология: BAAM.
  • Интегрированный подход объединяет структурный и объектно-ориентированный подходы. Даёт полное и комплексное представление о моделируемом объекте. Методология: ARIS.

Единого верного способа моделирования нет. Важно правильно ставить цель и исходя из неё выбирать подходящие инструменты реализации.

Разберём особенности популярных методологий моделирования.

SADT

SADT — методология структурного анализа и проектирования, разработанная Дугласом Россом в 1969-1973 годах. Объединяет и организует диаграммы в иерархические древовидные структуры — чем выше уровень диаграммы, тем она менее детализирована.

Диаграммы SADT состоят из:

  • блоков, которые изображают активность моделируемой системы;
  • дуг, которые связывают блоки вместе и отображают взаимодействия.

Методология применяется на ранних этапах создания системы для определения требований к ней. В США SADT успешно использовалась в военных и коммерческих организациях для долгосрочного стратегического планирования и управления финансами.

Особенности методологии SADT:

  • Универсальность — может использоваться для проектирования сложных систем любого назначения: управления и контроля, телефонных сетей, учёт материально-технических ресурсов.
  • Способность отражать такие системные характеристики, как управление, обратная связь и исполнители.
  • Наличие процедур для поддержки коллективной работы.
  • Возможность использования на ранних этапах создания системы и сочетания с другими структурными методами проектирования.

Самая распространённая нотация — IDEF0.

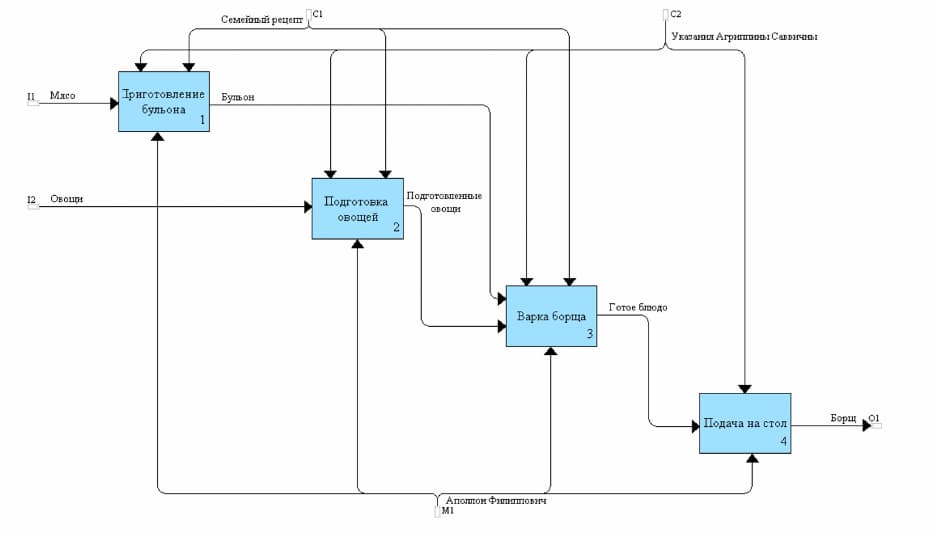

Пример бизнес-процесса в нотации IDEF0Пример бизнес-процесса в нотации IDEF0

DFD

DFD — методология потоков данных. Описывает внешние по отношению к системе источники и адресаты, логические функции, потоки и хранилища данных. Может быть представлена в виде графического структурного анализа или диаграммы. На диаграмме отображают работы, которые входят в состав описываемого бизнес-процесса, а также входы и выхода каждой из них.

Методология применяется для моделирования информационных систем и выявления проблем документооборота. Описывает любые действия: процесс продажи или отгрузки товаров, работу с заявками, закупку сырья. DFD помогает понять, из чего должна состоять информационная система и как автоматизировать бизнес-процессы.

Особенности методологии DFD:

  • описывает не столько бизнес-процессы, сколько движения потоков данных;
  • процессы не существуют сами по себе, поэтому результат должен куда-то передаваться;
  • используется при разработке программного обеспечения;
  • нет ограничения по количеству элементов, которые могут находиться на одной диаграмме.

Самые распространённые нотации — Эд Йордана и Тома де Марко.

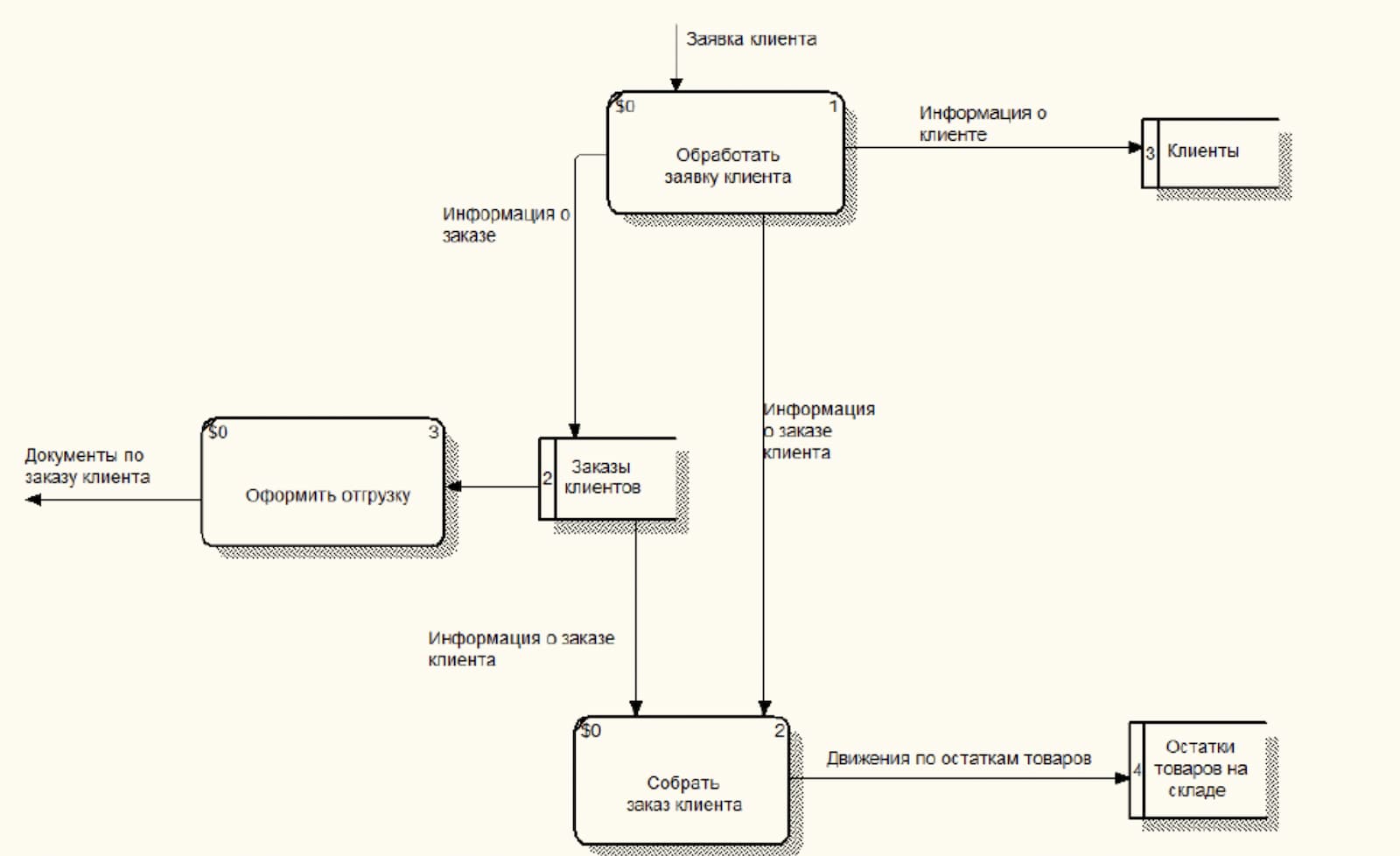

Пример описания процесса обработки заказа клиента с помощью методологии DFDПример описания процесса обработки заказа клиента с помощью методологии DFD

WFD

WFD — методология потоков данных. Описывает бизнес-процессы нижнего уровня, где возникает необходимость показать временную последовательность выполнения работ.

Методология применяется для моделирования таких бизнес-процессов компаний как: «Выставление счетов», «Подготовка договора», «Изготовление детали».

Особенности методологии WFD:

  • Использует дополнительные объекты для описания процессов: логических операторов, события начала и окончания процесса, а также элементы, показывающие временные задержки.
  • Показывает альтернативы, которые происходят в процессе. Например, с помощью методологии вы можете описать ситуацию, когда договор на меньшую сумму согласуется с одной группой сотрудников, а на большую — с другой группой по более сложной технологии.
  • Стрелки между операциями бизнес-процесса обозначают не потоки объектов, последовательность выполнения работ.

Самая распространённая нотация — IDEF3.

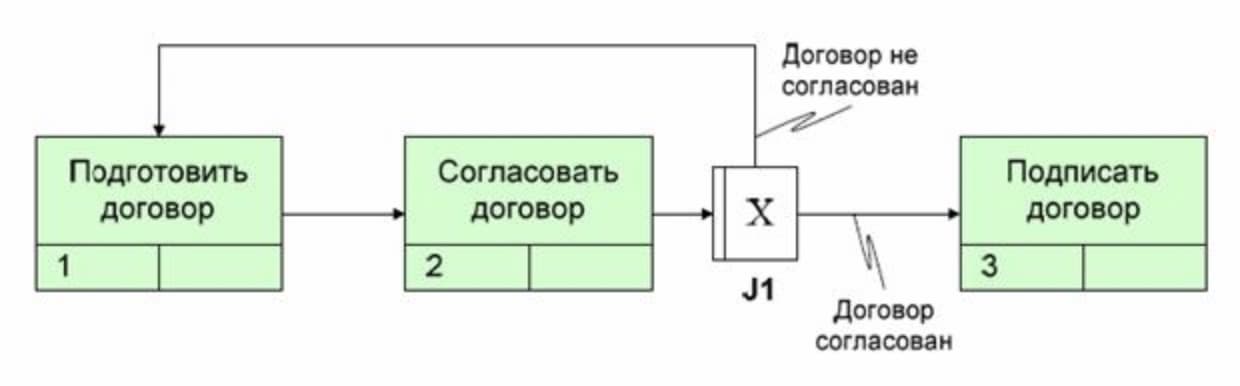

Пример описания процесса согласования договора с помощью нотации IDEF3Пример описания процесса согласования договора с помощью нотации IDEF3

ARIS

ARIS — одновременно и методология, и программный продукт для моделирования бизнес-процессов организации. Методология ARIS разработана профессором Августом Шеером в 1990-х годах. Она представляет собой современный подход к структурированному описанию деятельности компании, представлению её в виде взаимосвязанных графических диаграмм, удобных для понимания и анализа.

Методология применяется на крупных или длительных проектах, а также предприятиях с достаточным оборотом денежных средств. Это обусловлено стоимостью внедрения и трудозатратами по сопровождению и поддержке. ARIS подходит для управленческого консалтинга, внедрения систем управления качеством, анализа и оптимизации бизнес-процессов. Она позволяет классифицировать и структурировать операционные риски, вести документооборот.

Особенности методологии ARIS:

  • основывается на концепции интеграции, предлагает целостный взгляд на процессы;
  • рассматривает и представляет любую организацию как единую систему;
  • насчитывает более 80 моделей, поэтому для осмысленного применения требуется время;
  • использует разные уровни описания: что система должна знать, какие у неё пути реализации, а также программные и технические средства.
  • её внедрению должна предшествовать «ручная» проектно-аналитическая работа;
  • главное преимущество — высокая степень визуализации бизнес-моделей.

Самые распространённые нотации — EPC, UML и BPMN.

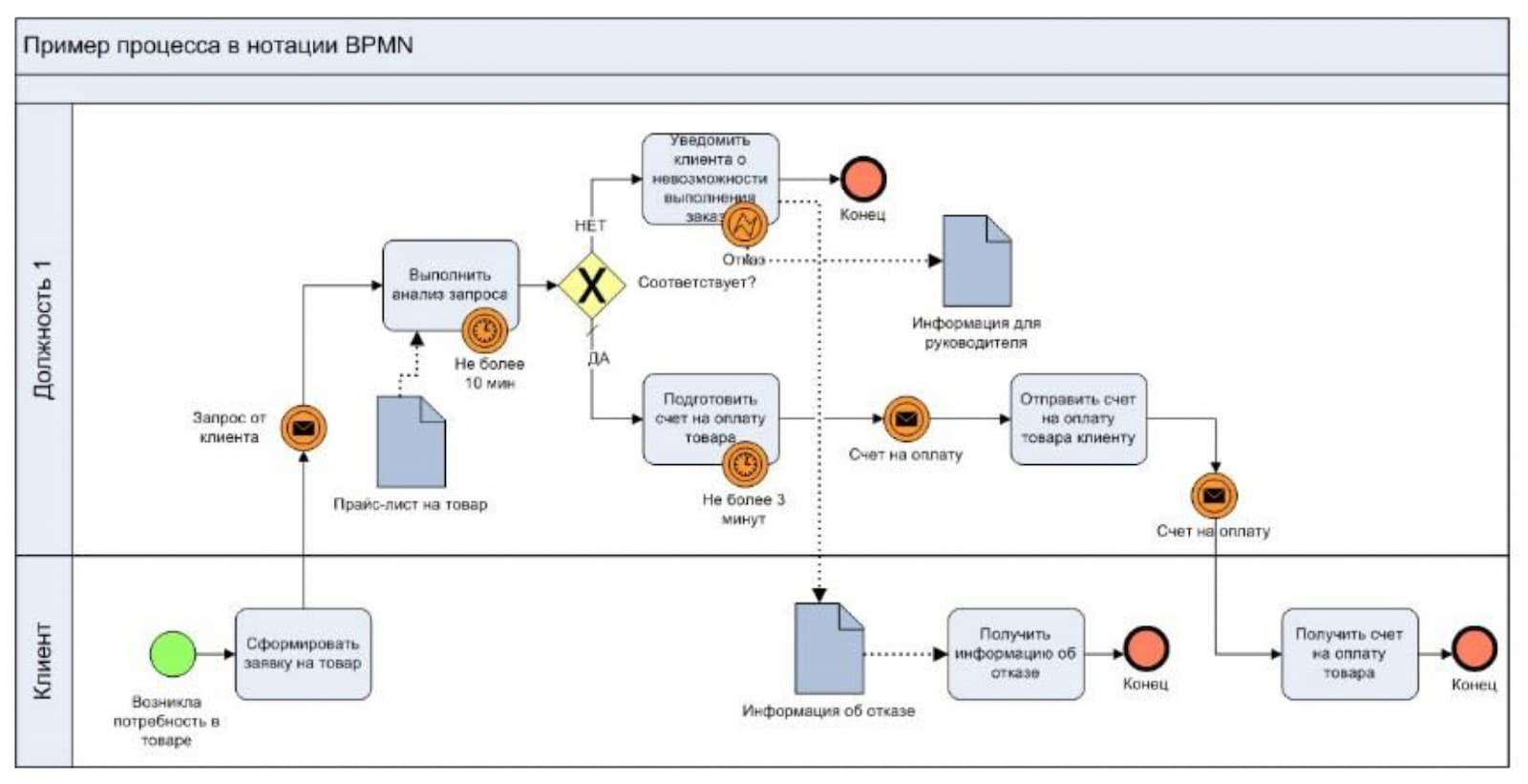

Пример бизнес-процесса в BPMN-нотацииПример бизнес-процесса в BPMN-нотации

BAAM

BAAM — методология описания деятельности. Включает в себя шесть бизнес-моделей: ESM, BCM, BPM, BFM, BOM, ERM. С их помощью последовательно описывает функции, бизнес-процессы, организационные и структурные особенности компаний, её подразделения, а также материальные и информационные потоки между ними. Методология представляет собой схему, на которой вместо работ отображаются структурные подразделения и взаимодействия между ними.

Методология применяется для описания бизнес-процессов в крупных компаниях. Отображает подразделения и должности, которые есть в организации, а также связи линейного и функционального подчинения. Помогает проектировать базы данных.

Особенности методологии BAAM:

  • описывает подразделения компании и потоки между ними;
  • описывает бизнес-процессы отдельных подразделений;
  • формирует управляющие работы, а также состояния, характеризующие начало и конец каждой работы;
  • описывает должности организации;
  • определяет структуру информации, которая необходима для бизнес-процессов.

Самые распространённые нотации — Нотация Питера Чена, нотация Гордона Эвереста Crow’s Foot.

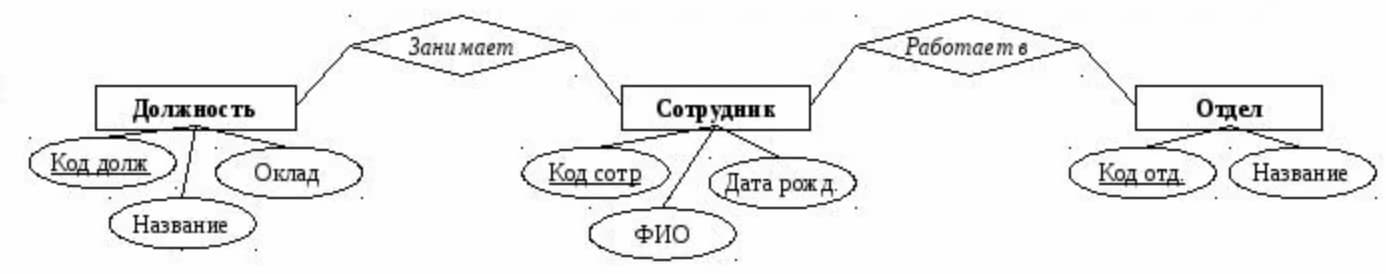

Пример бизнес-процесса в нотации Питера ЧенаПример бизнес-процесса в нотации Питера Чена

Сравнение нотаций

Нотации — графические модели, которые используются для фиксации бизнес-процессов. Помогают наглядно представить алгоритм действий. Выше мы перечислили десять нотаций для разных методологий, но самые популярные из них — IDEF0, EPC, BPMN. Сравним их.

Критерий сравнения

IDEF0

EPC

BPMN

Принцип построения диаграммы Принцип доминирования Временная последовательность выполнения процедур Временная последовательность выполнения процедур
Описание процедуры процесса Объект на диаграмме Объект на диаграмме Объект на диаграмме
Модель отражает Структуру системы, функции, потоки ресурсов и информации Структуру системы, функции, потоки ресурсов и информации Функции системы, внутренние процессы
Графические элементы Прямоугольники — действия и этапы.

Стрелки — ресурсы и исполнители

Фигуры разных цветов. Розовые — события, зелёные — функции, жёлтые — исполнители, серые — ресурсы, оранжевые — ИС.

Соединительные элементы — стрелки и разделители «и», «или»

Задача — прямоугольник, событие — круг, поток — стрелка. Также есть сноски и базы данных
Достоинство Высокая степень детализации. Можно создать модель, которая будет учитывать практически все ресурсы, всех сотрудников Простота восприятия Простота восприятия.

Подходит для описания внутренних бизнес-процессов компании

Недостаток Модель занимает много места Приходится создавать события даже для незначительных этапов Зациклена на бизнес-процессах, не подходит для описания структуры
Сфера применения Долгосрочное планирование, управление финансами Описание технологических процессов предприятия — выставление счетов, отгрузки товаров и т.д. Управленческий консалтинг, внедрение систем управления качеством, оптимизация бизнес-процессов

Коротко о главном

Моделирование бизнес-процессов — инструмент, который помогает аналитику выявлять проблемные места и зоны роста, оптимизировать работу команды. Чтобы правильно смоделировать бизнес-процесс, важно подготовить необходимую информацию, прописать последовательность работ и поставить цель. Когда вы начинающий аналитик, избежать всех ошибок невозможно, но можно попытаться свести их к минимуму.
